最近小編發現很多電工人員在商場進行安裝導軌式電表的時候,他們說不知道怎么進行接線安裝,說廠家沒有提

供圖紙,于是他們就不知道怎么安裝,非要廠家給提供圖紙， 那么鑒于以后可能還會有類似的事情發生,今天小編就

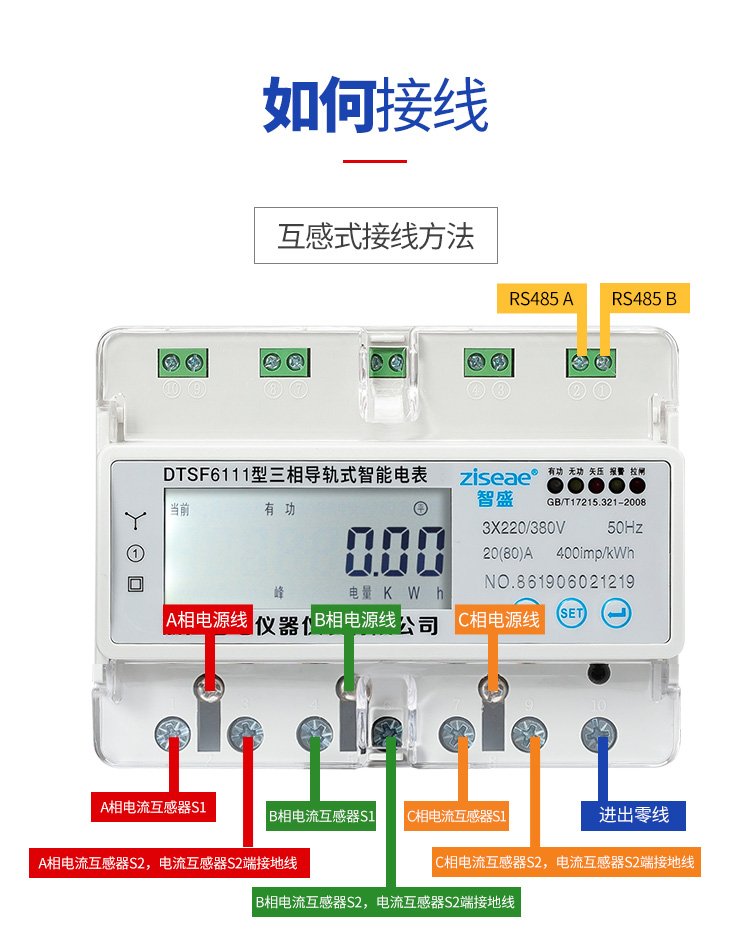

來詳細的介紹一下導軌電表接線流程方法 ,在附上一張清晰的接線圖給到大家,希望大家以后保存?zhèn)溆谩?/span>

(1)接入中性點絕緣系統的3臺電壓互感器, 35kV及以上的宜采用Y/y方式接線; 35kV以下的宜采用VN方式接線

接入非中性點絕緣系統的3臺電壓互感器,宜采用Y0/y0方式接線。其-次側接地方式和系統接地方式相-致。

(2 )對三相三線制接線的電能計量裝置,其2臺電流互感器二次繞組與導軌式電表之間宜采用四線連接。對三相四線

制連接的電能計量裝置,其3臺電流互感器二次繞組與電能表之間宜采用六線連接。

式。
( 3 )低壓供電,負荷電流為50A及以下時,宜采用直接接入式導軌式電表;負荷電流為50A以上時,宜采用經電流互感器

接入式的接線

以上這些就是小編為大家準備的導軌電表接線流程以及清晰的接線圖紙。假設大家還有什么疑問的話可以及時與

我們取得聯系。
